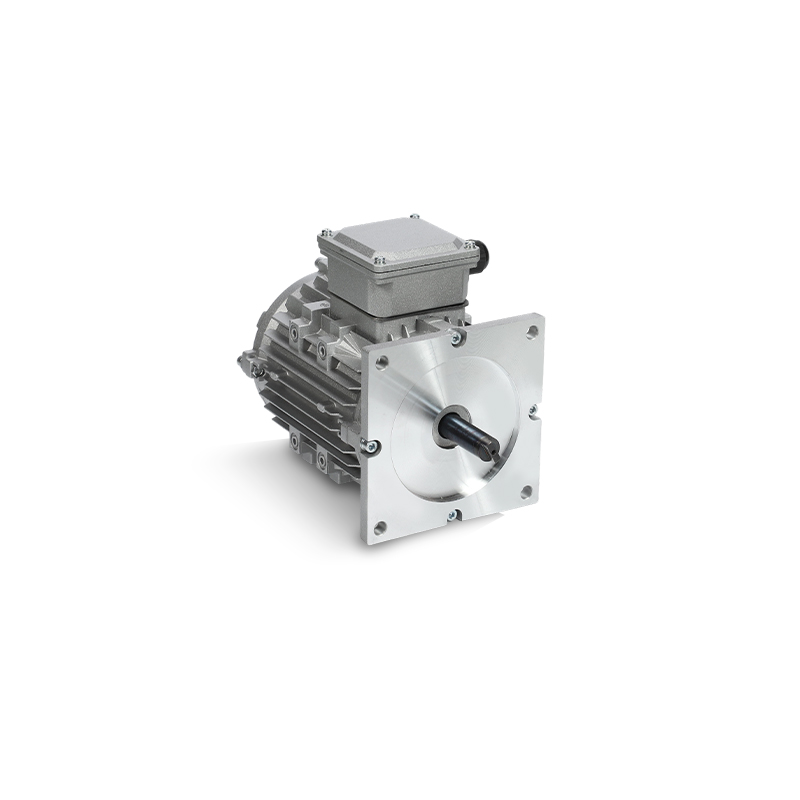

CBAB Three Phase Dock Leveller Motor

登车桥电机能高效稳定地将电能转化为机械能，驱动液压泵产生液压动力，适应多种复杂工况且输出扭矩大、调速范围广。

通用机械：液压泵

这款电机的核心优势在于其良好的环境防御力。考虑到登车桥常年暴露于户外工况，该电机提供了高达IP56的防护等级，能有效抵御暴雨喷淋、尘土沉积以及油污侵蚀。从动力输出特性分析，它具备极高的启动转矩倍数（Tst/Tn高达3.3），这意味着在货物装卸的初始瞬间，电机能爆发出强大的起动力矩，克服液压系统的静摩擦力和满载负荷。
为了解决现场安装空间受限的问题，该电机在结构设计上融入了人性化思路。其接线盒支持4*90°方向旋转，无论液压动力单元的布线方向如何变化，安装人员都能找到最便捷的接线角度。此外，电机采用了封闭式轴承设计，大幅延长了免维护周期。其额定功率在750W至1500W之间，支持220V/380V等多种电压定制，配合其宽调速范围和稳定的电能转换效率，确保了登车桥在频繁作业下的动作连贯性与系统安全性。

联系我们

上一篇：CBBD Hydraulic Power-Pack Motor 下一篇：AJAB Sub-Oil B Motor

电机数据和模型联系我们

电机型号		电机型号
电机型号		LV509				LV511				LV513
额定功率	W	750	750	750	750	1100	1100	1100	1100	1500	1500	1500	1500
额定电压	V	220	380	230	400	220	380	230	400	220	380	230	400
额定电流	A	3.6	2.1	3.3	1.9	4.7	2.7	4.5	2.6	6.4	3.7	5.9	3.4
频率	HZ	50	50	50	50	50	50	50	50	50	50	50	50
额定转速	RPM	2850	2850	2860	2860	2750	2750	2780	2780	2650	2650	2750	2750
效率	η%	78	78	75	75	76	76	73.5	73.5	72	72	74	74
功率因数	cosϕ	0.68	0.68	0.7	0.7	0.81	0.81	0.81	0.81	0.85	0.85	0.85	0.85
额定转矩	N.m	2.51	2.51	2.51	2.51	3.8	3.8	3.8	3.8	5.42	5.42	5.4	5.4
Tst/Tn		3.3	3.3	2.46	2.46	2.35	2.35	2.35	2.35	2.1	2.1	2.7	2.7
Tmax/Tn		3.6	3.6	2.67	2.67	2.51	2.51	2.51	2.51	2.2	2.2	2.85	2.85
Ist/In		6.1	6.1	4.9	4.9	4.6	4.6	4.6	4.6	4	4	4.75	4.75
电机设计
工作制		S2/S3	S2/S3	S2/S3	S2/S3	S2/S3	S2/S3	S2/S3	S2/S3	S2/S3	S2/S3	S2/S3	S2/S3
绝缘等级	Class	B/F	B/F	B/F	B/F	B/F	B/F	B/F	B/F	B/F	B/F	B/F	B/F
防护等级	Class	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56	IP54/IP55/IP56

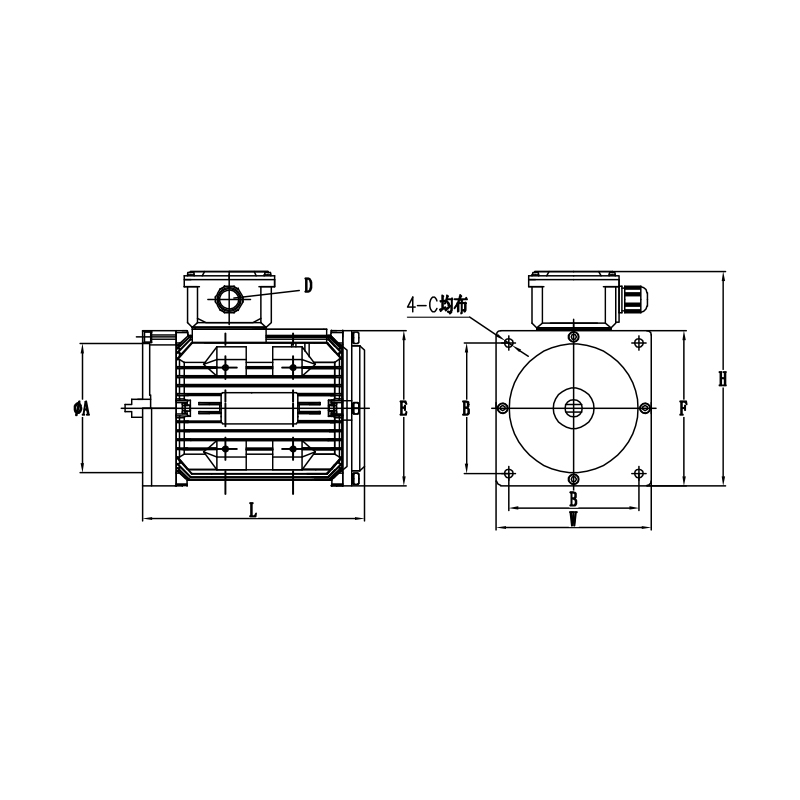

电机尺寸	L(mm)	186	186	186	186	186	186	186	186	186	186	186	186
	W(mm)	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133
	H(mm)	180	180	180	180	180	180	180	180	180	180	180	180
安装尺寸	A(mm)	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110	Φ98.3/Φ110
	B*B(mm)	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117	113113/117117
	C	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9	M6/Φ7/Φ9
	D	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11	M18*1.5/PG13.5/PG11
	E(mm)	132	132	132	132	132	132	132	132	132	132	132	132
	F(mm)	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133	132/133
其他	● 可定制客户端轴连接方式							● 接线盒旋转
	● 可定制任意通用电压和频率							● 可定制长引线
	● 封闭轴承							● 海拔高度＜1000米
