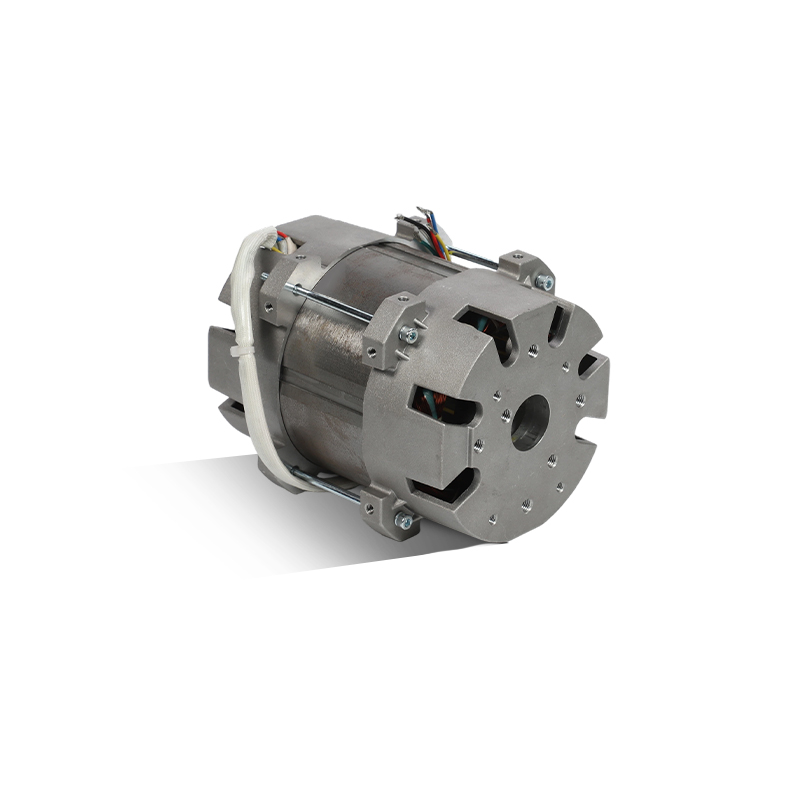

AJAB Sub-Oil B Motor

油浸式液压电机是一种将电机浸于液压油中，具备良好散热与绝缘性能、能减少磨损和噪音、适应恶劣工况，可稳定驱动液压泵工作的动力设备

运用行业：通用机械：液压泵

B型电机专注于高功率密度与强扭矩输出。其功率覆盖范围扩展至1100W到5500W，额定转矩峰值高达37.6 N.m，这意味着它能驱动排量更大的液压泵，满足重型液压夹紧、大吨位顶升等工业需求。从电气性能稳定性来看，该电机在S3-30%的断续工作制下表现良好，能够承受高频次的启停冲击而不影响使用寿命。
在安装适配性上，这款电机体现了极高的工业灵活性。其138mm*138mm的方形端面设计极大地节省了油箱内部空间，且提供了从Φ30到多种定制轴连接方案，确保能与国内外主流泵头实现无缝对接。技术亮点还包括其极高的绝缘可靠性，即便在海拔1000米以下的复杂气压环境下，依然能通过Patch strips（接线板）保持稳定的电气连接。

联系我们

上一篇：CBAB Three Phase Dock Leveller Motor 下一篇：AJAB Sub-Oil A Motor

电机数据和模型联系我们

电机型号		电机型号
		LV812	LV814	LV816	LV818	LV820	LV822
额定功率	W	1100	1500	2200	3000	4000	5500
额定电压	V	230/400	230/400	230/400	230/400	230/400	230/400
额定电流	A	4.7/2.7	6.1/3.5	9.1/5.2	12.9/7.3	16.8/9.6	22.7/13.1
频率	HZ	50	50	50	50	50	50
额定转速	RPM	1379	1391	1365	1351	1353	1319
效率	η%	71	75	74	72	73	71
功率因数	cosϕ	0.82	0.82	0.82	0.82	0.82	0.81
额定转矩	N.m	7.6	10.3	15	21.2	28.2	37.6
Tst/Tn		1.1	1.2	1.1	1.1	1.1	1.1
Tmax/Tn		1.6	1.7	1.5	1.4	1.4	1.2
Ist/In		3	3.3	3	3	3	2.6
电机设计
工作制		S3-10%/S3-15%/S3-20%/S3-30%	S3-10%/S3-15%/S3-20%/S3-30%	S3-10%/S3-15%/S3-20%/S3-30%	S3-10%/S3-15%/S3-20%/S3-30%	S3-10%/S3-15%/S3-20%/S3-30%	S3-10%/S3-15%/S3-20%/S3-30%
绝缘等级	Class	B/F	B/F	B/F	B/F	B/F	B/F
防护等级	Class	IP00	IP00	IP00	IP00	IP00	IP00

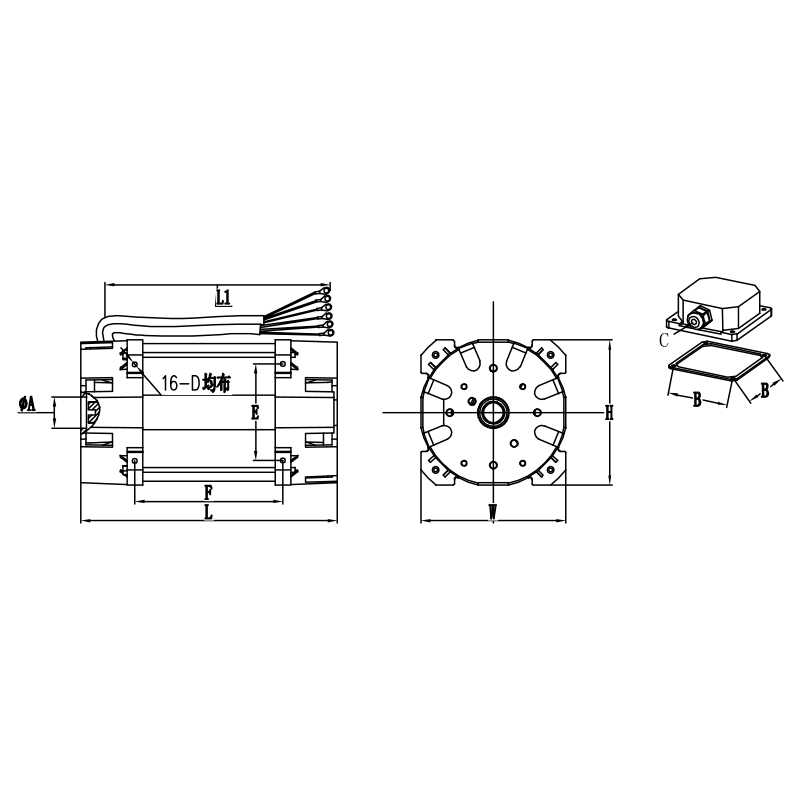

电机尺寸	L(mm)	168	183	198	218	243	268
	W*H(mm)	138*138	138*138	138*138	138*138	138*138	138*138
	L1(mm)	1100	1100	1100	1100	1100	1100
安装尺寸	A(mm)	Φ30	Φ30	Φ30	Φ30	Φ30	Φ30
	B*B(mm)	84*84	84*84	84*84	84*84	84*84	84*84
	C	M181.5/M201.5/PG13.5	M181.5/M201.5/PG13.5	M181.5/M201.5/PG13.5	M181.5/M201.5/PG13.5	M181.5/M201.5/PG13.5	M181.5/M201.5/PG13.5
	D	M6	M6	M6	M6	M6	M6
	E(mm)	92	92	92	92	92	92
	F(mm)	65	80	95	115	140	165
其他	● 可定制任意通用电压和频率				● 可卧式安装
	● 可定制客户端轴连接方式				● 可配接线板
	● 耐油耐高温引接线				● 海拔高度＜1000米
